螺旋板式换热器










产品概述

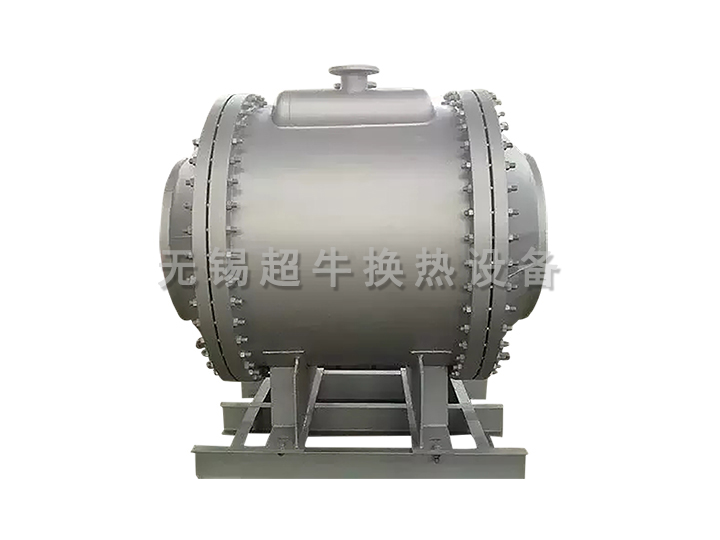

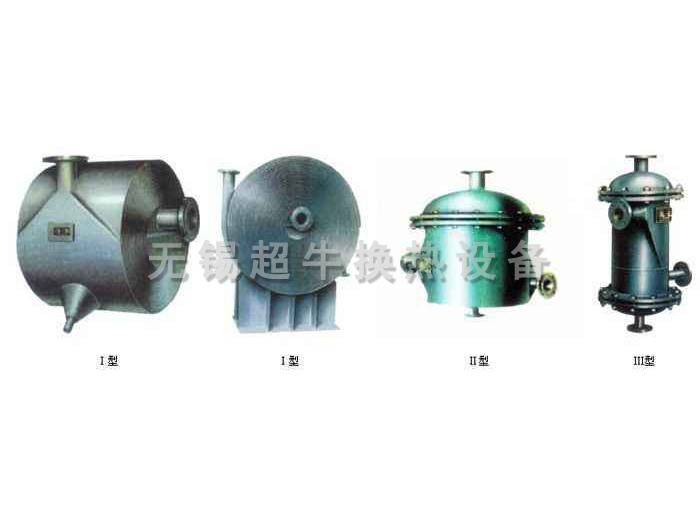

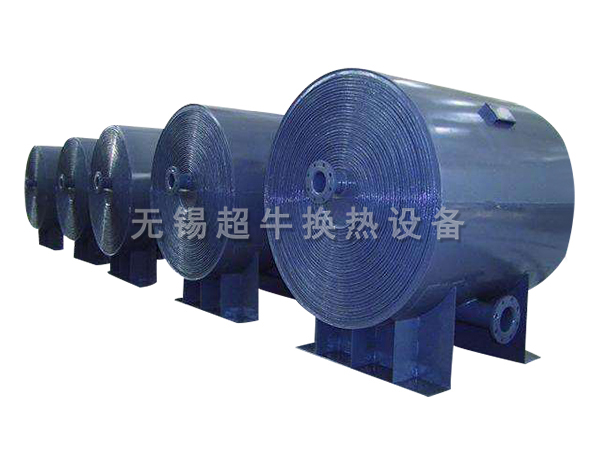

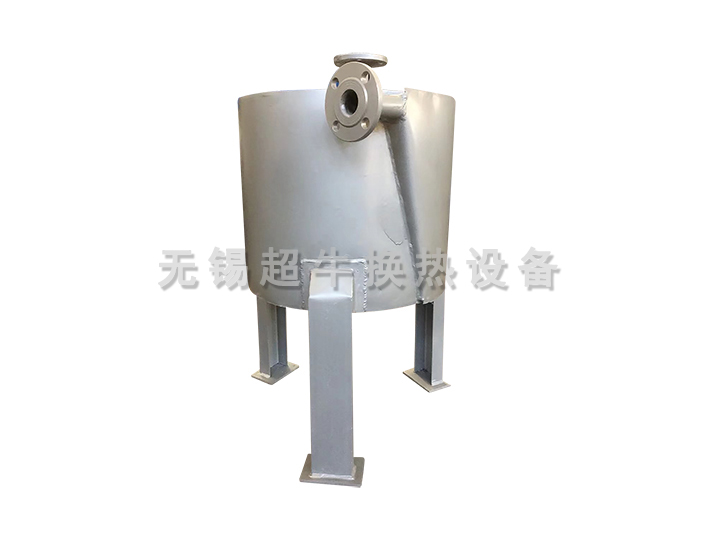

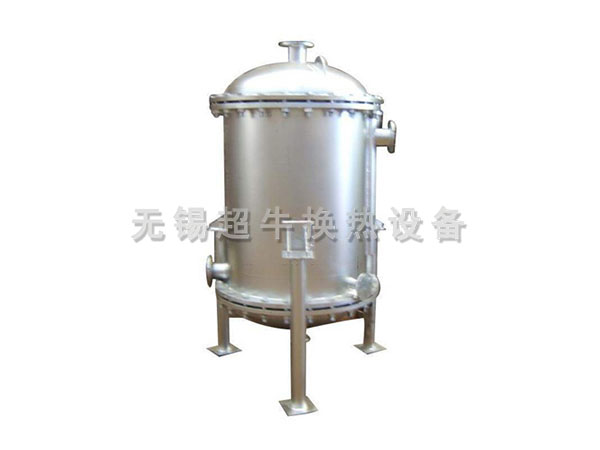

       螺旋板式换热器是一种换热设备,适用气-气、气-液、液-液,以及用于冷凝和液体蒸发传热。该产品具有传热效率高,污垢自清能力强,节能效果好,体积小,价格便宜,使用可靠等优点。产品可应用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按结构形式可分为不可拆式(Ⅰ型)螺旋板式换热器和可拆式(Ⅱ型、Ⅲ型)螺旋板式换热器。

基本参数
       螺旋板换热器的公称压力PN规定为0.6、1、1.6、2.5Mpa(即原6、10、16、25kg/cm2)试验压力为工作压力的1.25倍。
       螺旋板换热器与介质接触部分的材质,碳素钢为Q235A、Q235AF,不锈钢酸钢为SUS321、SUS304。其它材质可根据用户要求选定。
       允许工作温度:碳素钢的t=0~+350℃,不锈钢酸钢的t=-40~500℃,升温降压范围按压力容器的有关规定。选用本设备时,应通过洽当的工艺计算,使设备通道内的流体达到湍流状态。(一般液体流速1m/Sec气体流速10m/Sec)。
       单台设备不能满足使用要求,可以多台组合使用,但组合时须符合下列规定:
       并联组合,串联组合:设备和通道间距相同。
       混合组合:一个通道并联,一个通道串联。

螺旋板式换热器技术参数
公称换热面积 通道间距 碳钢 不锈钢
板厚
5m² 6—10 4mm 2~3mm
10m² 6—10 4mm 2~3mm
20m² 6—14 4mm 2~3mm
30m² 10—14 4mm 2~3mm
40m² 10—14 4mm 2~3mm
50m² 10—14 4mm 2~3mm
60m² 14—18 4mm 2~3mm
70m² 14—18 4mm 2~3mm
80m² 14—18 4mm 2~3mm
100m² 14—18 4mm 2~3mm
120m² 14—20 4~5mm 2~4mm
130m² 14—20 4~5mm 2~4mm
150m² 14—20 4~5mm 2~4mm
300m² 14—20 4~5mm 2~4mm

不锈耐酸钢制PN0.6、1.6MPa不可拆式(I型)螺旋板换热器
公称换热
面积
通道间距
mm
计算
换热面积
流 速
1m/ces时
处理量m³/h
接管
公称
直径
型 号 重量(kg)
I 6B型 I 16B型
1 6 1.0 3.89 40 I 6,I 16B1-0.2/300-6 44 50
2 6 2.1 3.89 40 I 6,I 16B2-0.2/400-6 78 85
4 6 4.4 8.2 50 I 6,I 16B4-0.4/400-6 131 135
10 4.5 17.3 80 I 6,I 16B4-0.5/450-10 129 133
10 4.8 13.7 70 I 6,I 16B4-0.4/500-10 161 205
8 6 7.3 8.21 50 I 6,I 16B8-0.4/500-6 212 215
10 7.85 17.3 80 I 6,I 16B8-0.5/550-10 235 273
10 7.3 20.90 80 I 6,I 16B8-0.6/500-10 237 275
10 6 11.1 8.21 50 I 6,I 16B10-0.4/600-6 295 355
10 11.5 17.3 80 I 6,I 16B10-0.5/650-10 315 405
10 11.2 20.90 80 I 6,I 16B10-0.6/600-10 305 395
15 6 16.9 12.54 70 I 6,I 16B15-0.6/600-6 415 490
10 14.72 17.3 80 I 6,I 16B15-0.5/760-10 405 575
10 15.0 28.1 80 I 6,I 16B15-0.8/600-10 400 570
14 15.6 39.3 100 I 6,I 16B15-0.8/700-14 505 680
20 6 21.7 8.21 50 I 6,I 16B20-0.4/800-6 540 710
10 21.0 20.90 80 I 6,I 16B20-0.6/800-10 555 735
14 20.9 39.30 100 I 6,I 16B20-0.8/800-14 660 830
25 10 26.6 29.90 80 I 6,I 16B25-0.6/900-10 610 950
14 26.9 39.20 100 I 6,I 16B25-0.8/900-14 720 1060
30 10 28.2 28.10 100 I 6,I 16B30-0.8/800-14 750 1180
14 32.2 39.20 100 I 6,I 16B30-0.8/1000-14 980 1370
40 10 45.4 35.30 100 I 6,I 16B40-1.0/900-10 1130 1515
14 40.2 19.4 125 I 6,I 16B40-1.0/1000-14 1200 1630
50 10 53.9 35.3 100 I 6,I 16B50-1.0/1000-14 1360 1755
60 10 61.05 35.3 100 I 6,I 16B60-1.0/1100-10 1920 2112
14 60.08 49.40 125 I 6,I 16B60-1.0/1200-14 2000 2200
80 10 81.83 35.3 100 I 6,I 16B80-1.0/1200-10 2560 2816
14 80.9 49.40 125 I 6,I 16B80-1.0/1400-14 2667 1934
100 10 101.9 35.3 100 I 6,I 16B100-1.0/1300-10 3200 3520
14 100.06 49.40 125 I 6,I 16B100-1.0/1500-14 3333 3666
120 10 115.5 35.3 100 I 6,I 16B120-1.0/1500-10 3870 4257
14 119.0 49.40 125 I 6,I 16B120-1.0/1700-14 4020 4422
130 14 128.80 49.4 125 I 6,I 16B130-1.0/1750-14 4241 4665
18 129.09 63.5 150 I 6,I 16B130-1.0/1967-18 4462 4908
150 14 148.1 49.4 125 I 6,I 16B150-1.0/1890-14 4702 5172
18 148.2 63.5 150 I 6,I 16B150-1.0/2010-18 4962 5458

公称换热面积m2 通道间距mm 计算换热面积 m2 流 速
1m/ces时
处理量
m3/h
接管公称直径 型 号 重量(kg)
I 6T型 I 16T型
6 6 6.5 8.2 50 I 6, I 16T6-0.4/500-6 230 280
10 5.8 13.7 70 I 6, I 16T6-0.4/600-10 285 350
8 6 8.7 8.2 50 I 6, I 16T8-0.4/600-6 370 430
10 7.7 17.3 80 I 6, I 16T8-0.5/660-10 395 454
10 8.7 13.7 70 I 6, I 16T8-0.4/700-10 405 465
10 6 9.9 12.5 70 I 6, I 16T10-0.6/500-6 335 395
10 9.2 17.30 80 I 6, I 16T10-0.5/660-10 472 543
10 8.8 20.9 80 I 6, I 16T10-0.6/600-10 410 495
15 6 12.5 8.2 50 I 6, I 16T15-0.4/700-6 510 580
10 14.64 17.30 80 I 6, I 16T15-0.5/800-10 679 781
10 13.3 20.9 80 I 6, I 16T15-0.6/700-10 575 680
14 13.8 29.2 100 I 6, I 16T15-0.6/800-14 640 755
20 6 19.0 12.5 70 I 6, I 16T20-0.6/700-6 730 845
10 18.3 28.1 80 I 6, I 16T20-0.8/800-10 735 870
14 18.5 39.3 100 I 6, I 16T20-0.8-800-14 810 960
25 10 23.1 28.1 100 I 6, I 16T25-0.8/800-10 935 1120
14 23.3 49.4 125 I 6, I 16T25-1.0/800-14 1000 1165
30 10 29.0 35.3 100 I 6, I 16T30-1.0/800-10 1190 1470
14 28.1 59.4 125 I 6, I 16T30-1.2/800-14 1170 1425
40 10 40.9 20.9 80 I 6, I 16T40-0.6/1200-10 1725 1885
14 42.3 39.3 100 I 6, I 16T40-0.8/1200-14 1845 2110
18 44.9 63.5 150 I 6, I 16T40-1.0/1200-18 2075 2405
50 10 46.2 35.5 100 I 6, I 16T50-1.0/1000-10 1800 2085
14 53.2 49.4 125 I 6, I 16T50-1.0/1200-14 2490 2595
18 54.0 76.3 150 I 6, I 16T50-1.2/1200-18 2435 2820
60 10 56.8 20.9 80 I 6, I 16T60-0.6/1400-10 2330 2635
14 60.7 39.3 100 I 6, I 16T60-0.8/1400-14 2595 2850
18 59.6 63.5 150 I 6, I 16T60-1.0/1400-18 2730 3150
80 10 76.4 28.1 100 I 6, I 16T80-0.8/1400-10 2970 4060
14 78.6 39.3 100 I 6, I 16T80-0.8/1600-14 3120 3605
18 82.0 63.5 150 I 6, I 16T80-1.0/1600-18 3580 4205
100 10 101.4 28.1 100 I 6, I 16T100-0.8/1600-10 3905 4330
14 98.8 49.4 125 I 6, I 16T100-1.0/1600-14 4040 4585
18 98.8 76.3 150 I 6, I 16T100-1.2/1600-18 4200 4930
120 10 115.5 42.5 125 I 6, I 16T120-1.2/1400-10 4350 4980
14 119.0 59.4 125 I 6, I 16T120-1.2/1600-14 4770 5440
150 14 149.15 59.4 125 I 6, I 16T150-1.2/1800-14 6431 7396
18 149.86 76.3 150 I 6, I 16T150-1.2/2000-18 6643 7639
20 147.6 83.81 150 I 6, I 16T150-1.2/2050-20 6769 7784
