产品概述

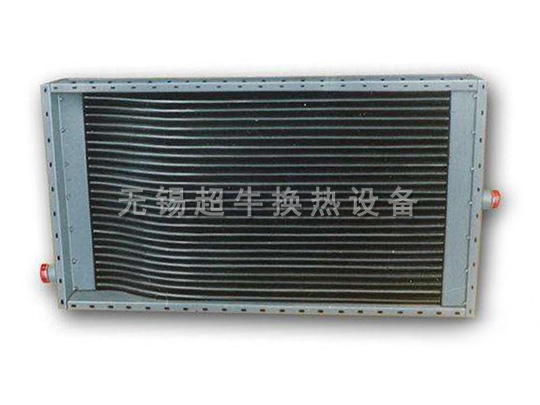

       S型散热排管是一种标准型号的散热排管，适用于蒸汽加热系统，因其进出水接头分置于排管两侧，所以采用曲管来消除受热膨胀及其它原因所造成的应力。
       翅片管用Φ16×lmm紫铜管绕制上10×0.2mm的皱折紫铜带而成，呈螺旋状，具有3.2mm-“R”，4.2mm-“M”，6.5mm-“T”三种不同的片距，“R”种片距，片距小而散热面积具有大的散热量；“M”种片距，片距较大，散热量及空气阻力均较小；“T”种片距，片距大，适用于蒸汽压力较高而空气温升较低的情况。
       S型散热排管有各种不同表面管长、管数、排数及翅片片距的多种配合，计有大小规格七百六十五种。
       翅片管绕制完毕后均进行表面浸镀锡合金，以确保翅片与管子接触紧密，并达到美观防腐蚀的效果。
       翅片管与进气回水总管的连接，采用铜焊，其它工艺细节，均严格要求，以确保散热器性能良好，经久耐用，安装方便，经济合算。

S型编号方法
       型号——排数（片距代号）——表面管数——表面管长（英寸）。
       如采用两排，片距为3.2mm，表面管数为21，管长为60英寸，则为S--2（R）—-21——60。

技术参数

表面 管数	B （mm）	基本参数	排数	A （mm）	表面管长	24	30	36	42	48	54	60	66	72	78	84	90	96	102	108	114	120
						830	980	1130	1280	1430	1580	1730	1880	2030	2180	2330	2480	2630	2780	2930	3080	3230
12	530	散热面积（m2） 受风面积（m2） 通风净截面积（m2） 进出管接头（寸） 进出管接头（寸） 净重（KG） 净重（KG）			2 1或2 1或2  1 2 1 2	9 0.26 0.144 2 2 29.1 37	11.25 0.325 0.18 2 2 32.8 42.5	13.5 0.39 0.216 2 2 36.5 48	15.75 0.455 0.252 2 2 40.2  53.5	18 0.52 0.288 2 2 43.9 59	20.25 0.585 0.324 2 2 47.6 64.5	22.5 0.65 0.36 2 2 51.3  70	24.75 0.715 0.396 2 5/2 55 75.5	27 0.78 0.432 2 5/2 58.7 81.1	29.25 0.845 0.468 2 5/2 62.4  86.5	31.5 0.91 0.504 2 5/2 66.01 92	33.75 0.975 0.54 2 5/2 69.8 97.5	36 1.04 0.576 2 5/2 73.5  103	38.25 1.105 0.612 2 5/2 77.5 108.5	40.5 1.17 0.648 5/2 5/2 80.9  114	42.75 1.235 0.648 5/2 5/ 2 84.6  119.5	45 1.3 0.72 5/2 5/2 88.3 125
15	636	散热面积（m2） 受风面积（m2） 通风净截面积（m2） 进出管接头（寸） 进出管接头（寸） 净重（KG） 净重（KG）			2 1或2 1或2  1 2 1 2	11.25 0.325 0.18 2 2 34 43	14.06 0.406 0.225 2 2 38.3 50	16.88 0.488 0.27 2 2 42.6 57	19.68 0.569 0.315 2 2 46.9 64	22.5 0.65 0.36 2 2 51.2 71	25.31 0.731 0.405 2 2 55.5 78	28.13 0.812 0.45  2 2 59.8 85	30.94 0.894 0.495 2 5/2 64.1 92	33.75 0.975 0.54 2 5/2 68.4 99	36.56 1.056 0.585 2 5/2 72.7  106	39.38 1.137 0.63 2 5/2 77 113	42.19 1.219 0.675 5/2 5/2 81.3  120	45 1.3 0.72 5/2 5/2 85.6 127	47.81 1.381 0.765 5/2 5/2 89.9 134	50.63 1.462 0.81 5/2 5/2 94.2  141	53.44 1.544 0.855 5/2 5/2 98.5 148	56.25 1.625 0.9 5/2 5/2 102.8  155
18	742	散热面积（m2） 受风面积（m2） 通风净截面积（m2） 进出管接头（寸） 进出管接头（寸） 净重（KG） 净重（KG）			2 1或2 1或2  1 2 1 2	13.5 0.39 0.216 2 2 39 50	16.88 0.488 0.27 2 2 44  57.8	20.25 0.586 0.324 2 2 49 65.6	23.63 0.684 0.378 2 2 54  73.4	27 0.782 0.432  2 5/2 59 81.2	30.38 0.88 0.486 2 5/2 64  89	33.75 0.978 0.54 2 5/2 69 96.8	37.13 1.076 0.594 2 5/2 74  104.6	40.5 1.174 0.648 5/2 5/2 79 112.4	43.88 1.272 0.702 5/2 5/2 84  120.2	47.25 1.37 0.756 5/2 5/2 89 128	50.63 1.068 0.81 5/2 5/2 94  135.8	54 1.566 0.864  5/2 5/2 99 143.6	57.38 1.664 0.918 5/2 5/2 104  151.4	60.75 1.762 0.972 5/2 5/2 109 159.2	64.13 1.86 1.026 5/2 5/2 114 167	67.5 1.958 1.08 5/2 5/2 119 174.8
21	843	散热面积（m2） 受风面积（m2） 通风净截面积（m2） 进出管接头（寸） 进出管接头（寸）  净重（KG） 净重（KG）			2 1或2 1或2 1 2  1 2	15.75 0.455 0.252 5/2 5/2 43 57	19.69 0.568 0.315 5/2 5/2 48.5 66	23.63 0.681 0.378 5/2 5/2 54 75	27.56 0.794 0.441 5/2 5/2 59.5 84	31.5 0.907 0.504 5/2 5/2 65 93	35.44 1.02 0.567 5/2 5/2 70.5  102	39.38 1.133 0.63 5/2 5/2 76 111.0	43.31 1.246 0.693 5/2 5/2 81.5  120	47.35 1.359 0.756 5/2 5/2 87 129	51.29 1.472 0.819 5/2 5/2 92.5  138	55.13 1.585 0.882 5/2 5/2 98 147	59.06 1.698 0.945 5/2 5/2 103.5  156	63 1.811 1.008 5/2 5/2 109 165	66.94 1.924 1.071 5/2 5/2 114.5 174	70.88 2.037 1.134 5/2 5/2 120 183	74.81 2.15 1.197 5/2 5/2 125.5 192	78.75 2.263 1.26 5/2 5/2 131 201
24	954	散热面积（m2） 受风面积（m2） 通风净截面积（m2） 进出管接头（寸） 进出管接头（寸）  净重（KG） 净重（KG）			2 1或2 1或2  1 2  1 2	18 0.52 0.288 5/2 5/2 50  64	22.5 0.65 0.36 5/2 5/2 56 74	27 0.78 0.432 5/2 5/2 62  84	31.5 0.91 0.504 5/2 5/2 68 94	36 1.04 0.576 5/2 5/2 74  104	40.5 1.17 0.648 5/2 5/2 80  114	45 1.3 0.72 5/2 5/2 86  124	49.5 1.43 0.792 5/2 5/2 92  134	54 1.56 0.864 5/2 5/2 98 144	58.5 1.69 0.936 5/2 5/2 104  154	63 1.83 1.008 5/2 5/2 110 164	67.5 1.95 1.08 5/2 5/2 116 174	72 2.08 1.152 5/2 5/2 122 184	76.5 2.21 1.224 5/2 5/2 128 194	81 2.34 1.296 5/2 5/2 134 204	85.5 2.47 1.368 5/2 5/2 140 214	90 2.6 1.44 5/2 5/2 146 224
