产品概述

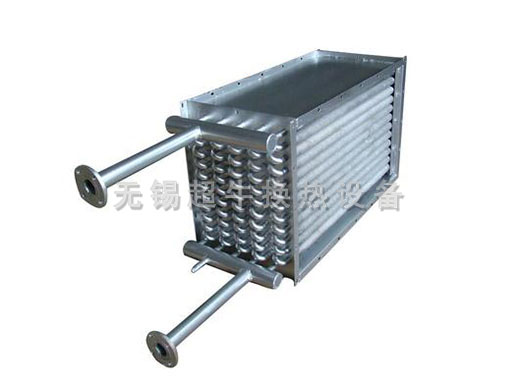

       FUL型翅片管散热器是一种换热装置,它采用了具有优良技术性能的钢铝复合翅片管和用以补偿热应力的浮头式结构,因此,它是以导热油(也称有机热载体或热媒体)为传热介质进行空气加热换热装置的好的选择。近年来,该散热器在纺织、印染、橡胶、制革、木材加工。
  浮头式结构保证了设备的温差较高的环境中以及设备开始运行时的热应力能够获得补偿,该散热器可有不同表面管长、管数及排数组成多种规格。
       涂装烤漆等行业中已得到广泛应用,均取得满意的效果。
       浮头式结构保证了散热器在温差较高的工作环境中及设备开始运行时的巨大热应力能得到有效的补偿。

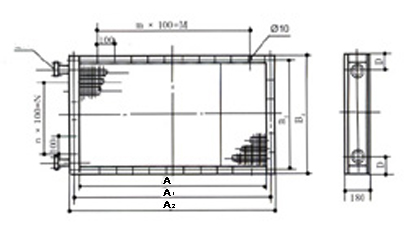

FUL型导热油散热器外形尺寸
主要技术参数
型号 迎风面积m2 散热面积
m2
净通风截面积m2 表面管数 排数 连接管DN(in) 尺寸(mm)
A B A1 A2 B1 B2 D n N m M
FUL-5×5 0.257 10.854 0.123 9 2 3/2 500 513 560 600 553 593 75 4 400 4 400
8×5 0.410 17.366 0.196 800 860 900 7 700
10×5 0.513 21.708 0.245 1000 1060 100 9 900
6×6 0.405 17.366 0.191 12 2 3/2 600 675 660 700 715 755 75 5 500 5 500
8×6 0.54 23.155 0.255 800 860 900 7 700
10×6 0.675 28.944 0.318 1000 1060 110 9 900
12×6 0.81 34.733 0.381 1200 1260 1300 11 1100
8×8 0.67 28.944 0.313 15 2 2 80 837 860 900 877 917 75 7 70 7 700
10×8 0.837 36.18 0.391 1000 1060 1100 9 900
12×8 1.004 43.416 0.469 1200 1260 1300 11 1100
14×8 1.172 50.652 0.547 1400 1460 1500 13 1300
14×10 1.474 64.159 0.683 19 2 3/2 1400 1053 1460 1500 1093 1133 75 9 900 13 1300
16×10 1.685 73.325 0.78 1600 1660 1700 15 1500
18×10 1.895 82.490 0.878 1800 1860 1900 17 1700
18×12 2.284 99.857 1.052 23 2 3 1800 1269 2060 2100 1309 1349 75 11 1100 17 1700
20×12 2.538 110.952 1.169 2000 2060 2100 19 19
22×12 2.792 122.047 1.286 2200 2260 2300 21 2100
25×12 3.173 138.69 1.461 2500 2560 2600 24 2400
