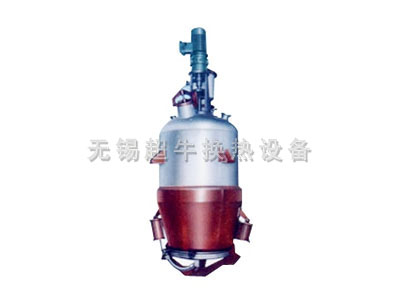

F型动态提取罐


产品概述
       本装置可用于中药以及食品、化工等行业的水煎、温浸、热回流、芳香成分提取、有机溶剂回收及强制循环提取、罐组式逆流提取等多种工艺、工序操作。本装置也可在真空情况下操作。CD型为直筒式,A型为斜锥式,F型为动态式。

技术参数
项目\数据\规格 0.5m3 1.0m3 1.5m3 2m3 3m3 5m3
设备设计压力(MPa) -0.1-0.6
夹套设计压力(MPa) -0.3
设备允许真空度(KPa) -0.095
投料门直径(mm) 150 200 300 300 300 400
加热面积(m2 2 3.4 3.5 3.3 4.2 5
冷凝器面积(m2 3 4 4 4 5 6
冷却器面积(m2 1 1 1 1 1 1
设备净重(kg) -1100 -1600 -1750 -1900 -2000 -3000
管通过滤器面积(m2 0.24 0.24 0.24 0.24 0.24 0.24
